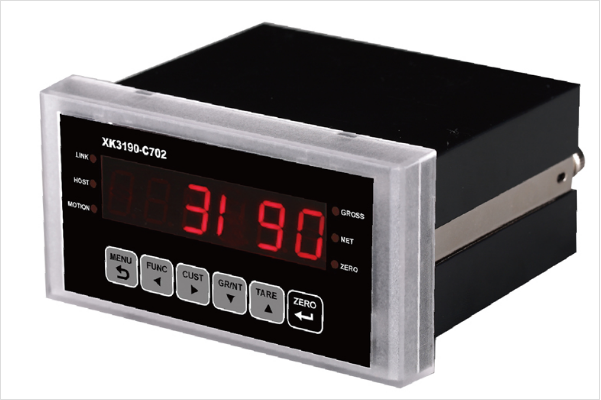

XK3190-C702

XK3190-C702是一款面板式安装的现场总线式重量变送器。它采用高速、高精度、高电压供桥的Σ-△模数转换技术，集重量变送器与控制功能于一身，既可以通过现场总线、模拟量输出等方式连接PLC等系统，又可以通过自身灵活的编程功能实现简单控制流程。

基本功能

◆10V供桥的高精度AD，可读性达1/60000，

◆高速度AD，速度最快为200次/秒，可通过现场总线接口逐个取出

◆标配MODBUS-RTU现场总线输出

◆标配4路开关量输出、2路开关量输入，可通过现场总线接口控制，也可通过类似PLC指令的方式编程，满足各种控制流程

◆具有快速标定、分离式标定、免砝码标定三种标定方式

◆最大5段的非线性修正

◆双备份参数存储，硬件写保护功能，软件可配置

◆串口功能可配置，可以连接电脑、串口打印机、大屏幕等外设

选配

◆CC-LINK等接口

◆模拟量输出4~20mA，0~20mA，0~5V，1~5V，0~10V。通过软件配置输出方式，调节零点和增益

技术参数

◆显示：采用6位0.4英寸数码管显示，6个状态指示符

◆按键：6个轻触式按键

◆传感器接口：6线制，可接1~4只350欧姆的模拟传感器

◆供桥电压：10VDC，150mA

◆AD转换方式：Σ-△转换方式

◆AD转换分辨率：24bit

◆AD转换速度：10~200次/秒（软件可设置）

◆电源接口：24V直流（18~36V），6W

◆工作温度：-10℃~40℃

◆隔离保护：采用全隔离设计，隔离电压大于1500V/DC

◆外型尺寸  机壳：99×51×84 (mm)（宽×高×深）

◆安装开孔尺寸：91×44(mm)

标配接口：

◆MODBUS-RTU接口（RS485/RS232自适应)，波特率4800~115200可设

◆2路开关量输入，4路开关量输出（晶体管OC门输出），功能可编程

选配接口

◆16bit高精度模拟量4~20mA，0~20mA，0~5V，1~5V，0~10V

◆开关量扩展，4路输入输出，软件可配置输入输出

◆CC-LINK

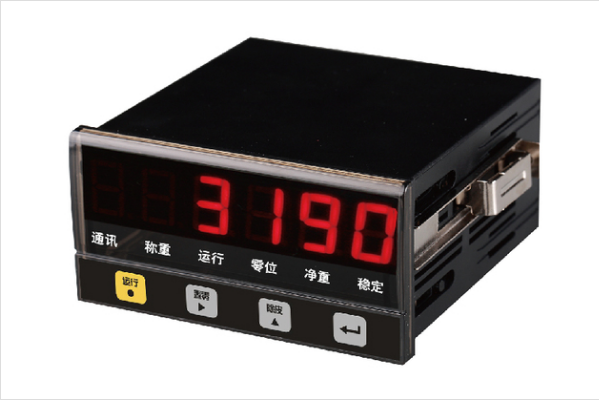

XK3190-C802

XK3190-C802重量变送器是采用高性能32位ARM处理器及高速Σ-△A/D转换技术的称重仪表。该仪表可方便地与电阻应变式传感器连接，通过高速数据通讯，与PLC、DCS、服务器等主机设备构成称重控制系统，适用于各种高速与高精度称重要求的控制场合。

基本功能

◆小身材、高精变送；嵌入式面板安装，外观小巧，可控制柜密集安装

◆采用高速高性能ARM处理器，32位精准浮点运算

◆工业级高可靠隔离开关电源，12-30V宽输入，多重保护

◆高精度A/D转换，分辨率可达1/30000，多级数字滤波模式可设

◆采用高稳定性和可靠性设计，抗干扰性能强，适用于恶劣复杂的工业应用环境

◆免砝码标定，可直接输入传感器参数校准；换表无需重新标定，只需输入原仪表参数即可使用

◆全隔离0-5V/0-10V/4-20mA模拟量输出，可多模式校准

◆全隔离RS485/RS232串口高速输出；灵活的通讯方式（连续发送和指令应答）

◆通用ModBus-RTU协议接口，无缝对接多厂家通讯协议，可直接连接工控触摸屏

◆光电隔离20mA电流环大屏幕显示接口

◆可扩展多类工业总线接口（CC-Link、Profibus-DP、ModBus-TCP、CAN扩展模块可选）

◆选配隔离式开关量2入2出控制，接口功能用户可自编程设定；集成加法秤、减法秤、分选秤功能

◆上下限报警输出功能，灵活的峰值保持功能

◆具备5点非线性修正功能，提升传感器或秤台的适应性

◆称量数据累计量和累计次数等信息贮存、检查、删除处理

◆多种操作信息和出错信息提示、具备自动恢复出厂设置功能

技术参数

◆传感器供桥电源: 5V DC，200mA

◆传感器连接方式: 4线制

◆传感器连接个数: 1～4只350Ω传感器

◆输入信号范围： -19mV～ +19mV

◆非线性：≤0.01%F.S

◆准确度：3级，nind=3000，显示精度1/30000

◆显示: 6位LED数码管,字高0.56英寸,6个状态指示灯

◆大屏幕显示接口: 串行输出方式，20mA电流环信号，可接耀华各种尺寸大屏幕显示器

◆通讯接口:  1路RS232/RS485接口可设, 波特率1200～19200bps 可选

◆打印接口: 与串口共用，可连接串行打印机

◆继电器输出: 2路固态继电器，触点容量AC/DC 36V / 0.2A

◆开关量输入: 2路光电隔离输入，输入信号+12～+24V DC，电平方式控制，闭合有效

模拟量输出:

◆1路光电隔离的模拟量输出。可设为4-20mA / 0-5V / 0-10V 三种模式之一。

◆准确度≤0.2%FS 负载能力: 4-20mA 最大负载电阻250Ω;0-5V/0-10V输出阻抗≤1Ω

◆工作电源: DC 12～30V

◆安装尺寸: 面板嵌入式安装 开口尺寸：92mm×46mm

外形尺寸：91mm×45mm×108mm

◆键盘： 采用4个轻触机械按键

◆工作环境温度、湿度: 0℃～40℃；≤90％RH

◆储运温度、湿度:-20～50℃；≤90％RH

◆重量: 约0.25kg

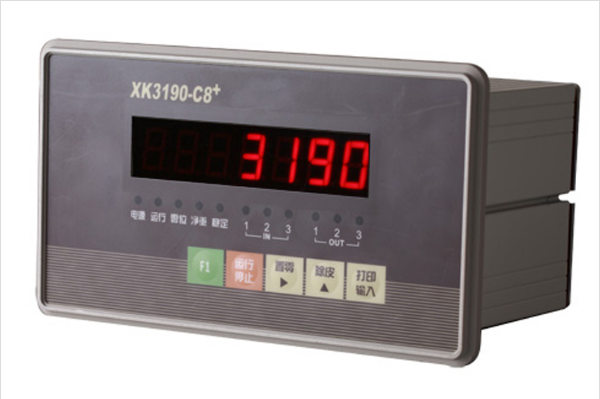

XK3190-C8+

XK3190-C8+仪表采用高速的Σ-△模数转换技术。适用于电子配料秤、定值秤、分选秤等控制场合，同时具有上下限报警、峰值保持功能。

新增功能：

1、模拟量隔离输出；

2、 软件操作菜单简化，一键进入设定目标状态；

3、 采用独立菜单模式，常用参数和高级参数独立设置。

基本功能

3路光隔离开关量输入，3路开关量 (内置3路继电器)输出控制

高精度A/D转换，可读性达1/30000

5点非线性修正

换表无需重新标定，只需输入原仪表的参数即可使用

集加/减法秤/分选秤/上下限报警/峰值保持等功能于一体

定量值、提前量、上下限、节点延时等参数可根据应用自由设置

加/减法秤模式下可选1-2种配料，分选秤模式下可选外控/自检/自由上下限模式

技术参数

准确度等级：3级，n=3000

AD转换方式：Σ-△转换方式

AD转换码：24bit

转换速度：80次/秒

输入信号范围：-19mV～+19mV

输入灵敏度：≥1uV/e

非线性：≤0.01%F.S

满量程温度系数：≤8PPM/ ℃

传感器供桥电源：DC：5V；350mA

传感器连接个数：1~8

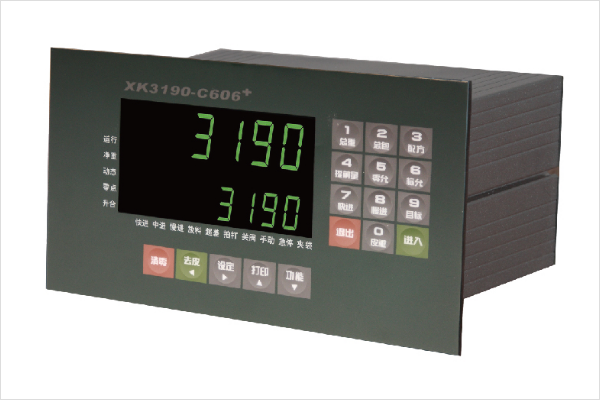

XK3190-C606+

XK3190—C606+是一款高速专业包装秤仪表，内置多种典型包装模式，无需PLC支持即可实现高速定量包装。本仪表通过与电阻应变式传感器及秤体相连，组成定量包装秤，灌装秤等，适用于各种基于称重的高速高精度控制场合。

基本功能

本仪表包含多种工作模式，支持无称重斗模式，有称重斗模式，散粮秤及灌装。通过对夹袋，拍打，振动，升台，松袋等信号的处理，不仅能完成一般的自动包装工作，还能实现原料入库、出库计量，吨包等功能。

◆称重更新率可调,最高可达200次/秒，保证高速配料包装

◆多项时间延时设定及提前量自动修正功能

◆人性化的操作、设定界面，10个快捷键让数据输入更方便

◆实时时钟电路，带断电保护

◆3个串行口(RS232/RS485，数据格式为连续/命令可选)

◆串口可选为接串口打印机,可设为Modbus通讯协议

◆带磁电隔离的12个输入/12个输出接口，可选配接继电器盒

◆可扩展以太网或Profibus-DP接口（二选一）

◆可将称重数据和工作记录写入U盘

技术参数

◆准确度等级:3级

◆最大检定分度数  n  = 3000

◆每检定分度值e的最小输入信号电压  1μV

◆称重传感器供桥电源  DC：5V；200mA

◆称重传感器连接方式  采用6线制，长线自动补偿

◆主显示6位LED数码管,字高0.56英寸；辅助显示6位LED,字高0.4英寸

◆时钟可显示时间，日期； 配加15个状态指示灯指示所处工作流程状态

◆8000个重量数据或4000组时间+重量数据

◆2个串行RS232C，1个RS485接口，波特率600～57600bps可选

串行接口可接串行接口打印机

◆12个光电隔离、集电极开路开关量输出，最大控制电压≤30V DC，电流≤100mA，12路总电流≤200mA

◆继电器数量：（配继电器盒时）12；触点容量：  220VAC / 28V DC 0.5A

◆工作电源：110～230V AC；50/60 Hz

◆工作环境：0℃～40℃；≤90％RH

◆储运温度：-20～50℃；≤90％RH

◆重量：约0.85kg

◆安装开孔尺寸：152×77 (mm)

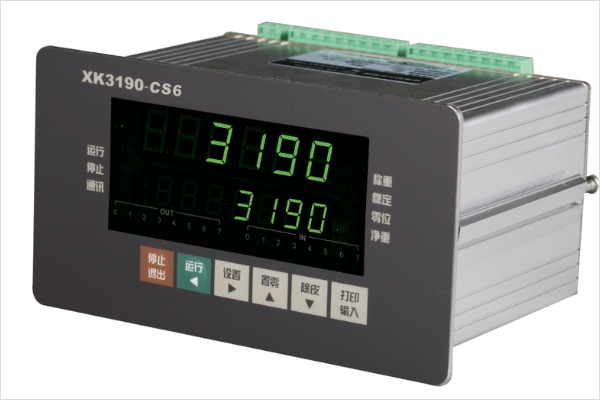

XK3190-CS6

XK3190-CS6称重显示控制器采用Cortex M3内核的32位ARM处理器的数字化称重传感器仪表。本显示器可方便地与数字化称重传感器连接组成配料秤、定量包装秤等，适用于各种高速度与高精度称重要求的控制场合。

基本功能

◆具备加法定量秤、减法定量秤、自控分选秤、外控分选秤等四种可选择工作程序，分选秤可设为通用分选秤或峰值保持秤，通用性好。作为定量秤或分选秤均可存储5个配方

◆ 最多可连接8个数字化称重传感器

◆ 称量数据记录的贮存、检查、删除处理，具有断电数据保护

◆具有精确的时钟、日历、自动闰年、闰月，不受断电影响

◆具有自控功能和多种操作出错信息提示

◆标准配置具有8个光电隔离开关量输入，其中2路可作为高速计数输入、编码器输入或中断（即快速响应）输入；8个光电隔离开关量输出（选配外接继电器盒）。仪表的标准版本程序最多可对两种料进行定量控制

◆开关量输入、输出可扩展，每外接1个IO扩展盒，可扩展8个开关量输入，8个开关量输出。最多可串接4个IO扩展盒。

◆2个独立的异步串行通讯接口，通讯口1为RS232，通讯口2为RS232/RS422/RS485/Modbus可选，有连续发送/指令应答两种通讯方式

◆并行/串行打印接口，可与多种打印机配套联接

◆可打印中、英文称重记录、累计量、配方或设置标定参数

◆光电隔离20mA电流环大屏幕显示接口

◆1路光电隔离4～20mA/0～5V/0～10V 模拟量输出，可扩展为2路

技术参数

◆可连接称重传感器数量:数字化称重传感器8只

◆可连接称重传感器型号:HBM型、耀华型、仅一型、博达型、本原型、威世型、秋毫型

◆称重传感器供桥电源:12V DC，200mA

◆称重传感器连接方式:采用4线制或2线制RS485

◆显示:主显示6位LED数码管,字高0.56英寸,辅助显示7位LED,字高0.4英寸,

     23个状态指示灯

◆最大数据存储量:8064个重量数据或4032组时间+重量数据

◆大屏幕显示接口:采用串行输出方式，20mA电流环信号，可接耀华各种尺寸的大屏幕显示器

◆通讯接口:2个串行RS232C，其中1个可设置为RS422/RS485,

波特率600～57600bps 可选

◆打印接口

并行输出口：可配微型打印机、LT800、 KX-P1121或LQ1600K等宽行打印机

串行接口：可配接串行接口打印机

◆开关量输出:8个光电隔离、集电极开路开关量输出，最大控制电压≤30V DC，

电流≤100mA，8路总电流≤200mA

◆继电器输出（配继电器盒时）

继电器数量：8

触点容量：  220VAC / 28V DC 0.5A

◆开关量输入:8光电隔离输入，输入信号 +12～+24V DC，脉冲宽度应大于0.2s

◆模拟量输出

     1个光电隔离的模拟量输出，可扩展为2个。可设置为4-20mA / 0-5V / 0-10V 三种模式之一

准确度≤0.2%FS

负载能力：4-20mA     最大负载电阻      250Ω;0-5V / 0-10V   输出阻抗 ≤ 1Ω

◆工作电源:110～230V AC；50/60 Hz

◆工作环境温度、湿度:0℃～40℃；≤90％RH

◆储运温度、湿度:-20～50℃；≤90％RH

◆重量:约0.9kg
